产品型号: W-BS系列

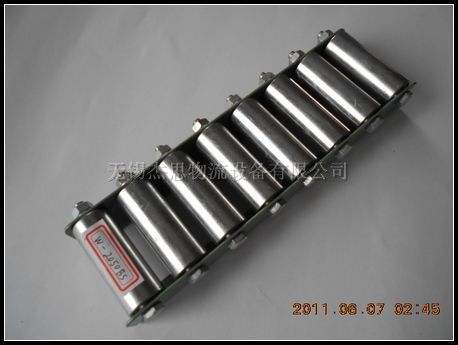

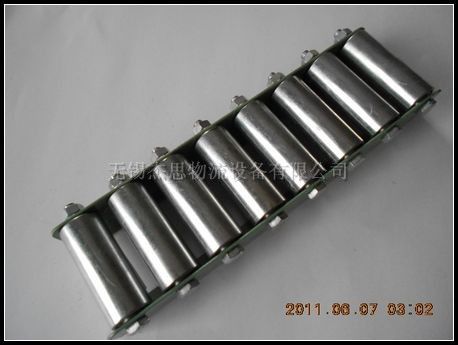

产品名称:切削式滚轮流利条
切削式滚轮流利条使用切削滚轮、福来轮、滚筒等，形式多样。
>>说明
1.滚轮直径：Ø20～Ø50
2.可以根据客户要求定做。
>>图纸
>>仕様表
(単位 mm)
| 区 分 | 型 号 | 滚轮尺寸 外径×幅宽×轴径×逢宽 D W d b | 使用轴 | 支架形状 形状h×W1×W2×W3×t | 机高 H | 全 长 L | 滚轮间距 P | 回转半径 R | 单滚轮承重强度(kg) | 截面形式 | 备 注 | |||
| 小径 | W-2050BS | 20×50×6×52 | M6×65L | 25×55.2×9×74.8×1.6 | 27 | 1,000・1,500 2,000 | 25・30・35 | 1,000 2,000 | 50 | A | ||||
| 区 分 | 型 号 | 滚轮尺寸 外径×幅宽×轴径×逢宽 D W d b | 使用轴 | 支架形状 形状h×W1×W2×W3×t | 机高 H | 全 长 L | 滚轮间距 P | 回转半径 R | 单滚轮承重强度(kg) | 截面形式 | 备 注 | |||
| 小径 | W-2015BS | 20×15×6×17 | M6×25L | 25×20.2×9×29×1.6 | 27 | 1,000・1,500 2,000 | 25・30・35 | 1,000 2,000 | 30 | A | ||||
| 小径 | W-2025BS | 20×25×6×27 | M6×35L | 25×30.2×9×39×1.6 | 27 | 1,000・1,500 2,000 | 25・30・35 | 1,000 2,000 | 40 | A | ||||
| 小径 | W-2025BSW | 20×25×6×27 | M6×65L | 25×57.2×9×69×1.6 | 27 | 1,000・1,500 2,000 | 25・30・35 | 1,000 2,000 | 40 | B | ||||
| 小径 | W-25BS | 25×9×6×16 | M6×25L | 25×19.2×9×29×1.6 | 30 | 1,000・1,500 2,000 | 30・35 | 1,000 2,000 | 30 | A | ||||
| 小径 | W-2523BS | 25×23×8×25 | M8×35L | 25×28.2×9×40×1.6 | 30 | 1,000・1,500 2,000 | 30・35 | 1,000 2,000 | 50 | A | ||||
| 小径 | W-30BSO | 30×50×10×55 | M10×75L | 30×65×30×81.5×5 | 37 | 1,000～3,000 500递增 | 35・50 | — | 160 | N | 宽型 重载荷 | |||
| 小径 | W-30BSH | 30×50×10×55 | M10×75L | 30×115×30×81.5×5 | 37 | 1,000～3,000 500递增 | 35・50 | — | 160 | L | 宽型 重载荷 | |||
| 小径 | W-32BSO | 32×25×8×28 | M8×45L | 35×34.4×13×50.5×3.2 | 40 | 1,000～3,000 500とび | 40・70 100 | — | 90 | A | 重载荷 | |||
| 小径 | W-32BSL | 32×25×8×28 | M8×45L | 35×54×13×50.5×3.2 | 40 | 1,000～3,000 500递增 | 40・70 100 | — | 90 | C | 重载荷 | |||
| 小径 | W-32BSH | 32×25×8×28 | M8×45L | 30×88×30×50.5×3.0 | 35 | 1,000～3,000 500递增 | 40・70 100 | — | 90 | L | 重载荷 | |||
| TS型 | W-36BS | 36×9×6×25 | M6×38L | 45×29.6×10×42×2.3 | 51 | 1,800・2,400 3,000 | 50・75 100・150 | 1,000 2,000 | 40 | A | ||||
| TS型 | W-50BS | 50×15×8×20 | M8×35L | 50×46×13×40×3.2 | 60 | 1,800・2,400 3,000 | 75・100 150 | 1,000 2,000 | 80 | C | ||||
| TS型 | W-50DS | 50×15×12×20 | M12×40L | 60×70×25×48×3.2 | 65 | 1,800・2,400 3,000 | 75・100 150・200 | 1,000 2,000 | 100 | D | 加强型 | |||
| BOX型 | WB-36BS | 36×9×6×25 | M6×35L | 45×28.2×8.5×39×1.6 | 52 | 1,800・2,400 3,000 | 50・75 100 | — | 40 | E | ||||
| BOX型 | WB-36CS | 36×9×8×28 | M8×40L | 42.3×60×32×45× | 1.6 | 49 | 1,800・2,400 3,000 | 50・75 100 | — | 40 | F | |||
| 2.3 | ||||||||||||||
| 标准型 | W-36CS | 36×9×8×28 | M8×40L | 42.3×60×32.6×45×2.3 | 47 | 1,800・2,400 3,000 | 50・75 100・150 | 1,000 2,000 | 40 | J | ||||
| 标准型 | W-36BW | 36ｘ9ｘ8ｘ14 | M8×55L | 46.3×60×33×71× | 1.6 | 52 | 1,800・2,400 3,000 | 50・75 100・150 | 1,000 2,000 | 40 | K | |||
| 2.3 | ||||||||||||||
| 标准型 | W-36WW | 36×9×8×14 | M8×45L | 40×108×40×50.5×3 | 45 | 1,800・2,400 3,000 | 30・40 50・75 | 1,000 2,000 | 40 | M | ||||
| 标准型 | W-50WW | 50×15×12×20 | M12×65L | 50×140×50×73×6 | 60 | 1,800・2,400 3,000 | 40・50 75 | 1,000 2,000 | 100 | M | ||||
| HG型 | HG-W50DS | 50×15×12×20 | M12×40L | 60×70×25×48×3.2 | 65 | 1,800・2,400 3,000 | 75・100 150・200 | 1,000 2,000 | 100 | D | ||||
