产品型号：W-38TS

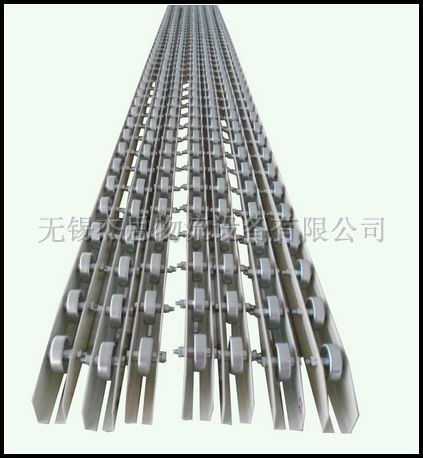

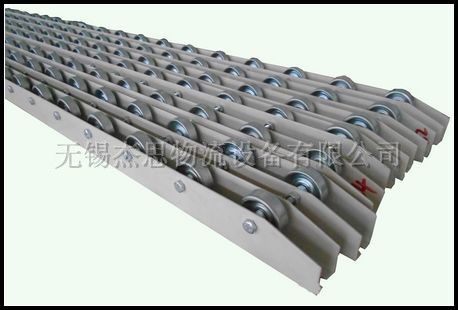

产品名称：冲压式滚轮流利条
>>说明
1.冲压式滚轮流利条使用冲压滚轮、福来轮、滚筒等，形式多样。
2.滚轮直径：Ø20～Ø57
3.可以根据客户要求定做。
>>图纸
>>仕样表
（单位：mm）
| 区 分 | 型 号 | 滚轮尺寸 外径×幅宽×轴径×逢宽 D W d b | 使用轴 | 支架形状 形状h×W1×W2×W3×t | 机高 H | 滚轮间距 P | 回转半径 R | 单滚轮承重强度(kg) | ||||||
| 小径 | W－2015TS | 20×15×6×17 | M6×25L | 25×20.2×9×29×1.6 | 27 | 25・30・35 | 1,000 2,000 | 20 | ||||||
| 小径 | W－2025TS | 20×25×6×27 | M6×35L | 25×30.2×9×39×1.6 | 27 | 25・30・35 | 1,000 2,000 | 30 | ||||||
| 小径 | W-25TS | 25×10×6×16 | M6×25L | 25×19.2×9×29×1.6 | 29.5 | 30・35 | 1,000 2,000 | 30 | ||||||
| TS型 | W-36TS | 36×10×6×25 | M6×38L | 45×29.6×10×42×2.3 | 51 | 50・75 100・150 | 1,000 2,000 | 15 | ||||||
| TS型 | W-38TS | 38×12×6×25 | M6×38L | 45×29.6×10×42×2.3 | 52 | 50・75 100・150 | 1,000 2,000 | 20 | ||||||
| TS型 | W-40FL | 40×12×6×26 | M6×38L | 45×30.6×10×42×2.3 | 53 | 50・75 100 | 1,000 2,000 | 20 | ||||||
| TS型 | W-40SL | 40×20×6×26 | M6×38L | 45×30.6×10×42×2.3 | 53 | 50・75 100 | 1,000 2,000 | 20 | ||||||
| TS型 | W-50TS | 50×20×8×28 | M8×45L | 50×34.4×13×50.5×3.2 | 60 | 75・100 150 | 1,000 2,000 | 25 | ||||||
| TS型 | W-57TS | 57×20×12×28 | M12×45L | 90×32.6×13×53×2.3 | 100 | 75・100 150 | 1,000 2,000 | 50 | ||||||
| TS型 | W-5750P | 57×50×12×55 | M12×75L | 60×105×25×83×3.2 | 68.5 | 75・100 150・200 | — | 50 | ||||||
| BOX型 | WB-36TS | 36×10×6×25 | M6×35L | 45×28.2×8.5×39×1.6 | 52 | 50・75 100 | — | 15 | ||||||
| BOX型 | WB-38TS | 38×12×6×25 | M6×35L | 45×28.2×8.5×39×1.6 | 53 | 50・75 100 | — | 20 | ||||||
| BOX型 | WB-36PCS | 36×9×8×28 | M8×40L | 42.3×60×32×45 | 1.6 | 49.3 | 50・75 100 | — | 20 | |||||
| 2.3 | ||||||||||||||
| S 系 列 | SW-36S | 36×10×6×27 | M6×38L | 45×31×8.5×42×1.8 | 52 | 50・75 100・150 | 1,000 2,000 | 15 | ||||||
| S 系 列 | SW-38S | 38×12×6×27 | M6×38L | 45×31×8.5×42×1.8 | 53 | 50・75 100・150 | 1,000 2,000 | 20 | ||||||
| S 系 列 | SW-50S | 50×16×6×32 | M6×45L | 60×36.6×11.5×49×2.3 | 68 | 75・100 150 | 1,000 2,000 | 25 | ||||||
| S 系 列 | SW-50WS | 50×25×6×片ボス | M6×60L | 45×31×8.5×89×1.8 | 59 | 60・75 100 | 1,000 2,000 | 8 | ||||||
| 标准型 | W-36PCS | 36×9×8×28 | M8×40L | 42.3×60×32.6×45×2.3 | 47.3 | 50・75 100・150 | 1,000 2,000 | 20 | ||||||
| 标准型 | W-36PBW | 36×9×8×14 | M8×55L | 46.3×60×33×71× | 1.6 | 52.3 | 50・75 100・150 | 1,000 2,000 | 20 | |||||
| 2.3 | ||||||||||||||
| 标准型 | W-40FH | 40×12×6×26 | M6×65L | 46.3×60×33×93× | 1.6 | 54.3 | 50・75 100 | 1,000 2,000 | 20 | |||||
| 2.3 | ||||||||||||||
| 标准型 | W-40WH | 40×20×6×26 | M6×65L | 46.3×60×33×93× | 1.6 | 54.3 | 50・75 100 | 1,000 2,000 | 25 | |||||
| 2.3 | ||||||||||||||
| 标准型 | W-50KW | 50×20×8×25 | M8×65L | 46.3×60×33×94× | 1.6 | 59.3 | 50・75 100・150 | 1,000 2,000 | 25 | |||||
| 2.3 | ||||||||||||||
| 标准型 | W-50KWW | 50×20×8×25 | M8×70L | 40×130×40×75.5×5 | 52 | 40・50 75 | 1,000 2,000 | 25 | ||||||
