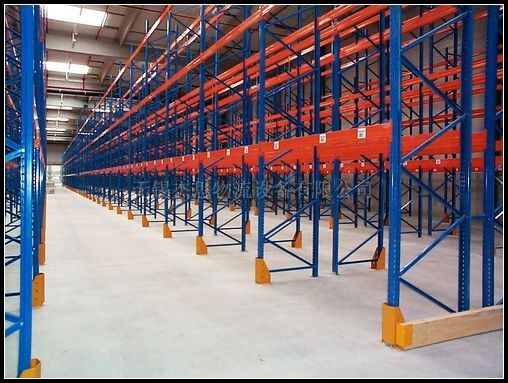

产品名称：重量型货架
>>说明
1）重量型货架有三种类别：L，M，H。
2）*大载荷有高度和层数决定，参考仕样表。
3）地面要求：混泥土地面，膨胀螺丝固定。
>>类别仕样表
| 型式 | 高度（mm） | 宽度（mm) | 深度（mm) |
| L型 | 2000 2500 3000 3500 4000 4500 5000 5500 6000 7000 8000 | 2000 2300 2500 2700 3000 3200 | 600 800 900 1000 1100 1200 |
| M型 | |||
| H型 | |||
>>每层*大承载仕样表
| 每层*大载荷（KG） | |||||||||||
| 层数 | 2层 | 3层 | 4层 | 5层 | |||||||
| 立柱 | L | M | L | M | H | L | M | H | L | M | H |
| 立柱高度（mm) | |||||||||||
| 2000 | 4440 | 5740 | 3140 | 3870 | 5190 | 2360 | 2900 | 3890 | 1880 | 2320 | 3110 |
| 2500 | 4020 | 4960 | 3130 | 3860 | 5190 | 2360 | 2900 | 3890 | 1880 | 2320 | 3110 |
| 3000 | 3670 | 4540 | 2920 | 3600 | 5120 | 2360 | 2900 | 3890 | 1880 | 2320 | 3110 |
| 3500 | 3380 | 4180 | 2730 | 3370 | 4830 | 2290 | 2820 | 3890 | 1880 | 2320 | 3110 |
| 4000 | 3130 | 3870 | 2560 | 3170 | 4560 | 2170 | 2680 | 3820 | 1880 | 2320 | 3110 |
| 4500 | 2920 | 3610 | 2420 | 2990 | 4330 | 2070 | 2550 | 3650 | 1800 | 2220 | 3110 |
| 5000 | 2730 | 3380 | 2290 | 2830 | 4120 | 1970 | 2430 | 3500 | 1730 | 2130 | 3040 |
| 5500 | 2570 | 3180 | 2170 | 2690 | 3920 | 1880 | 2330 | 3360 | 1660 | 2050 | 2940 |
| 6000 | 2420 | 3000 | 2070 | 2560 | 3750 | 1800 | 2230 | 3230 | 1600 | 1970 | 2840 |
| 7000 | 2180 | 2690 | 1880 | 2330 | 3440 | 1660 | 2060 | 3000 | 1490 | 1840 | 2660 |
| 8000 | 1960 | 2440 | 1730 | 2140 | 3180 | 1540 | 1910 | 2800 | 1390 | 1720 | 2500 |
| 每层*大载荷（KG） | ||||||
| 宽度（mm) | 2000 | 2300 | 2500 | 2700 | 3000 | 3200 |
| 横梁高（mm) | ||||||
| 80 | 1777 | 1344 | 1137 | |||
| 100 | 2560 | 2226 | 1917 | 1644 | 1331 | 1170 |
| 110 | 2918 | 2538 | 2335 | 2055 | 1665 | 1463 |
| 120 | 3277 | 2849 | 2621 | 2427 | 2042 | 1794 |
| 140 | 4045 | 3517 | 3236 | 2997 | 2697 | 2528 |
| 160 | 4998 | 4598 | 4257 | 3831 | 3592 | |
